Условие задачи
Провести исследование устойчивости функционирования машиностроительного завода, который расположен в крупном населенном пункте, является одним из ведущих в своей области.
Основная продукция завода – тракторные двигатели и запасные части к ним. В технологическом процессе используется пропан. Наибольшая работающая смена составляет 2390 человек.
Исходные данные
Вариант размещения емкости с пропаном ‒ В
Расстояние ‒ 28,2 м
Направление ‒ север
№ здания ‒ 15
Количество пропана ‒ 22 т

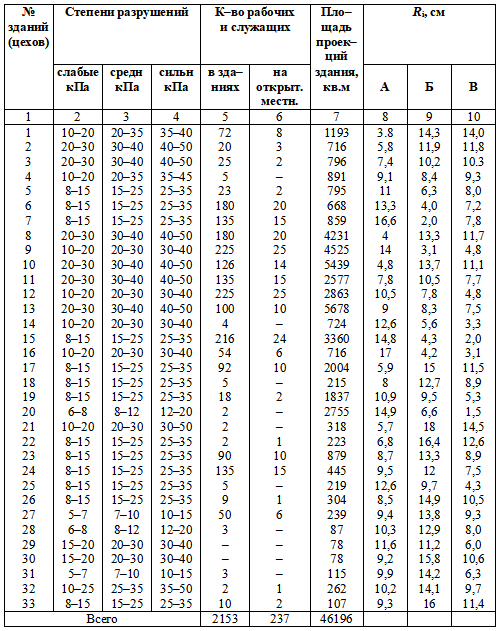

Таблица П.1.1 Приложение 1 ‒ Исходные данные для моделирования
Всего 2153 чел. 237 чел.
Общая площадь - 46196 кв.м
Площадь зданий 8 – 33 = 40278 м2

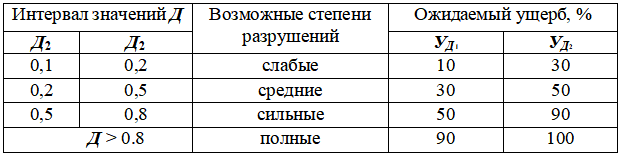

Таблица П.1.2 ‒ Возможные степени разрушений и ожидаемый ущерб в зависимости от значения Д

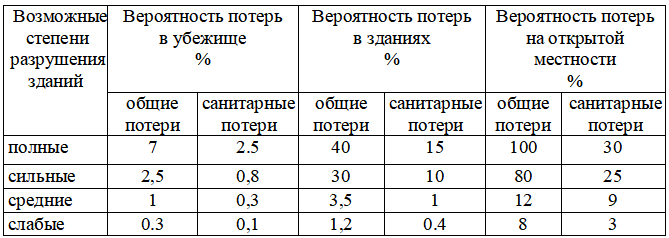

Таблица П.1.3 ‒ Вероятность выхода из строя рабочих и служащих промышленного объекта в результате аварии

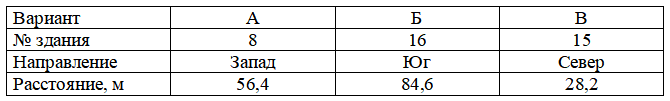

Таблица П.1.4 ‒ Варианты размещения емкости с пропаном (Вариант В)
Ответ
1). В соответствии с заданием наносим место хранения емкости с пропаном, с учетом масштаба, на план завода, удаление отсчитывается от середины заданной (северной, западной или южной) стороны здания. Наносим точку и вокруг нее небольшую окружность диаметром 0,5 см. Около точки наносим надпись Пропан (количество в тоннах).
2). Определим радиус зоны детонационной волны R1
где, Q количество пропана в ...
