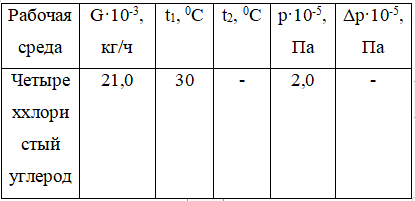

Рассчитать и подобрать стандартизованный теплообменник по условию задачи из таблицы 1. Назначение и тип аппарата – испаритель кожухотрубчатый. Таблица 1 – Исходные данные

Примем в качестве испарителя вертикальный кожухотрубчатый теплообменник. Четыреххлористый углерод (ЧХУ) подадим в трубное пространство, а в межтрубное насыщенный водяной пар.

При абсолютном давлении паров ЧХУ р=210⁵ Па имеем: температуру кипения ЧХУ t_кип=100,8⁰С и скрытую теплоту парообразования ЧХУ r_ЧХУ=185,25 кДж/кг.

Примем разность температур между конденсирующимся водяным паром и кипящим ЧХУ t=15⁰С. В этом случае температура конденсирующегося пара будет

t_кон=100,8+15=115,8⁰С.

Примем t_кон=116⁰С, что соответствует его давлению р_п=1,82310⁵ Па.

Примем предварительно высоту труб ...
