Рассчитать припуск, назначить операционные размеры и начертить операционный эскиз расточки отверстия D мм в корпусной детали.
- Машиностроение
Условие:
Рассчитать припуск, назначить операционные размеры и начертить операционный эскиз расточки отверстия D мм в корпусной детали (рис. 5.2). Исходная заготовка – отливка II класса точности. План обработки: черновая операция (один переход); чистовая операция (один установ, два перехода). Установочная база: плоскость и два отверстия, перпендикулярных к плоскости. Приспособления с ручным винтовым зажимом. Эскиз детали представлен на рисунке 1.

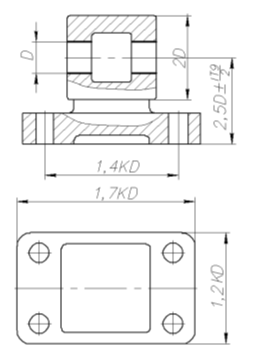

Рис. 1. Эскиз детали: D=60H8, К=1,5; наибольший габаритный размер
L=153 мм; длина отверстия l= 120 мм.
Решение:
Слагаемые припуска:
1-й переход, черновая расточка (12-й квалитет точности)
RZ i-1 + hi-1 = 500 мкм
Погрешность смещения складывается из погрешности расположения отверстия относительно технологической базы р.т.б и перекоса оси отверстия п.
При обработке базовой плоскости р.т.б= 2 мм; п=6 мкм/мм
