Спроектировать операцию чистовой токарной обработки наружных цилиндрических поверхностей 1,2 вала (рисунок 1) на токарно-гидрокопировальном полуавтомате до размеров Ø28,6h9 и Ø30,6h9 соответственно. Припуск на диаметр 0,5 мм.

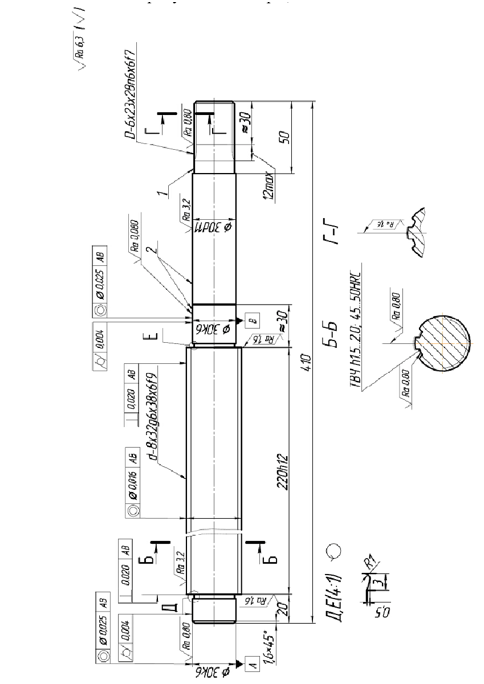

Рисунок 1 – Чертеж детали «Вал»
Деталь устанавливается в центрах, с использованием поводкового патрона. Базирование осуществляется по центровым отверстиям.
Операционный эскиз показан на рисунке 2. Продольное точение ступеней будем производить токарными проходными резцами 2103-0007 Т15К6 ГОСТ 18879-73 с напайной пластинкой из твердого сплава. Материал режущей части Т15К6. Угол в плане составляет =90. Радиус при вершине принимаем r=1 мм, передний угол =10, угол наклона режущей кромки =0.
Вспомогательный инструмент резцедержатель при станке; измерительный инструмент калибры-скобы гладкие ГОСТ 18360-93.
Рассчитаем режимы резания...
