Сварные соединения внахлестку выполняются угловыми швами. Расчет угловых швов всех типов унифицирован и производится по единым формулам. Напряжение, среза определяется из уравнения
«Сварные соединения внахлестку выполняются угловыми швами. Расчет угловых швов всех типов унифицирован и производится по единым формулам. Напряжение, среза определяется из уравнения»
- Машиностроение
Условие:
Сварные соединения внахлестку выполняются угловыми швами. Расчет угловых швов всех типов унифицирован и производится по единым формулам.
Спроектировать сварное соединение внахлёстку, равнопрочное целому элементу при изгибе.

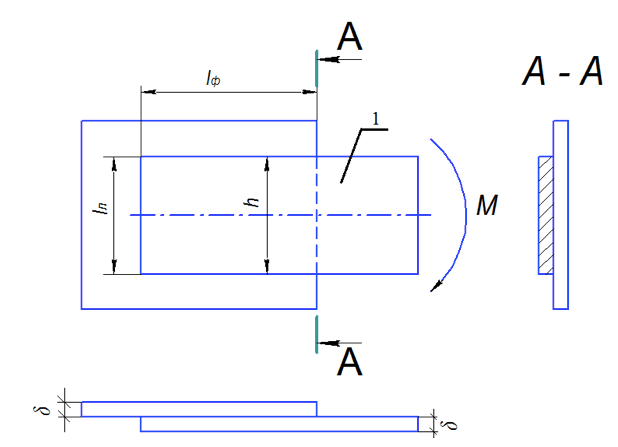

Рисунок 1 – Эскиз сварного соединения
h = 250 мм, δ = 5,0 мм, [τ′]= 0,65[σ]
Решение:
Краткая характеристика сварного соединения
Сварное соединение выполнено угловыми швами и представляет собой комбинированный сварной шов, состоящий из лобового шва и двух фланговых и нагруженное в плоскости стыка изгибающим моментом М.
Задачей проектирования является выбор материала элементов сварного соединения, катета шва k, длины флангового шва lФ.

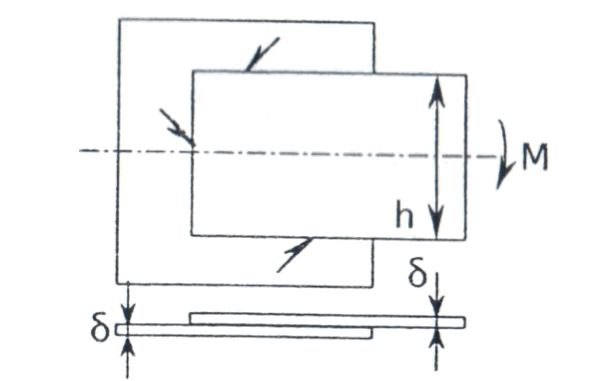

Рисунок 2 Эскиз сварного соединения с сечением ц...
