Условие задачи

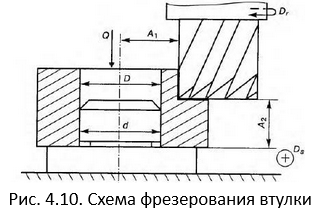

У втулки, установленной торцовой поверхностью на пластину и отверстием на цилиндрический палец (см. рис. 4.10), при фрезеровании уступа выполняют размер . Требуется определить исполнительный размер установочного пальца d, если известно, что размер базового отверстия точность фрезерования = 0,120 мм. Погрешности положения заготовки компенсируются настройкой станка.
Ответ
Анализ схемы установки втулки показывает, что исполнительный размер (диаметр) установочного пальца определяется из условия обеспечения заданной точности выполнения размера :
Учитывая, что погрешность з...
