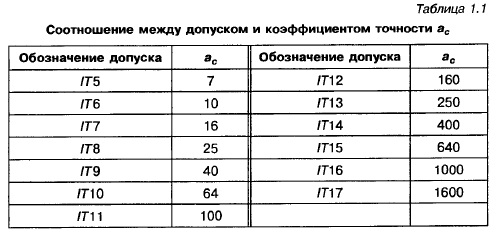

Установить методом полной взаимозаменяемости допуск и подобрать отклонения на операционный размер А2 в соответствии с ГОСТ 25347-82.

Ступени d1, d2, d3, вала (табл. 7.8) обрабатываются чистовым точением в центрах гидрокопировального станка модели 1Н713 с допуском /T10. Определить для варианта 1 суммарную погрешность обработки ступени d2. Заготовки вала из стали 45 на предшествующей

Необходимо: а) проверить возможность сопряжения деталей типа валик и втулка; б) подсчитать требуемый размер фаски с; в) найти расстояние между опорами валика и втулки.

Дано: 1.Заготовка - прокат, сталь 40X ГОСТ 4543-71 2. 2.Предел прочности стали 40X - = 1000 МПа, твёрдость по Бринеллю НВ = 200 кгс / мм2 3. Общий припуск на обработку (на диаметр) h = 10 мм 4. Диаметр заготовки D = 90 мм 5. Диаметр детали (после
