Выбрать материалы, геометрические параметры режущей части, форму передней поверхности токарного резца, типоразмер режущей пластинки. Дать эскиз резца.

29 августа 2024
Машиностроение

Условие:

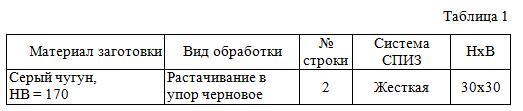

Выбрать материалы, геометрические параметры режущей части, форму передней поверхности токарного резца, типоразмер режущей пластинки. Дать эскиз резца. Показать основные координатные плоскости, указать геометрические параметры в главной секущей плоскости, в плане и в плоскости резания. Условия обработки приведены в табл. 1.

Решение:

Выбираем материал режущей части с учетом рекомендаций представленных в нормативах. Для серого чугуна НВ = 170, при черновом растачивании при жесткой системе СПИЗ рекомендован твердый сплав ВК6.

Геометрические параметры выбираем по справоч...
