Выбрать режущий инструмент; назначить режимы резания; определить основное время, если используется токарный станок шестнадцать к двадцать

Дата добавления: 16.09.2024

Условие задачи

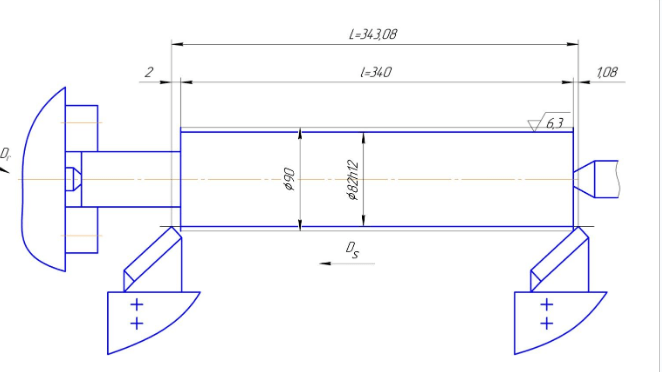

На токарно-винторезном станке 16К20 обтачивают заготовку диаметром D до диаметра d. Необходимо: выбрать режущий инструмент; назначить режимы резания; определить основное время.

Исхолдные данные: D = 90 мм; d = 82h12. Длина обрабатываемой поверхности l = 340 мм; длина заготовки l1 = 400 мм. Заготовка – отливка с коркой из серого чугуна твёрдостью 200НВ. Способ крепления заготовки – в патроне с поджатием центром задней бабки. Система станок – инструмент – заготовка – средняя. Параметр шероховатости поверхности Rz = 80 мм

Ответ

I. Выбираем токарный проходной упорный резец прямой, правый с углом в плане 90. Для чернового точения отливки с коркой из серого чугуна с твёрдостью 200НВ принимаем материал рабочей части - пластины - твердый сплав ВК8.Материал корпуса резца сталь 45.

Выбираем размеры поперечного сечения корпуса резца. Согласно паспортным данным станка 16К20 высота резца, устанавливаемого в резцедержателе: H = 25 мм. Размеру H по стандарту соответствует размер ширины корпуса B = 16 мм. Т. е. принимаем B x H = 16 x 25. Длина проходного резца 150 мм.

Геометрические элементы резца: форма передней поверхности плос...
