Условие задачи

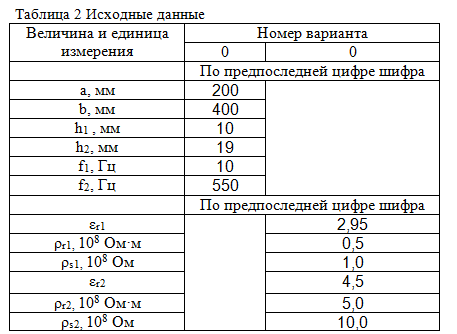

Двухслойный диэлектрик прямоугольной формы с размерами для каждого слоя a × b и толщиной h1 и h2, служит изолятором между двумя электродами (рис. 2). Напряжение подводится к граням ab, покрытыми слоями металла. Относительная диэлектрическая проницаемость εr1 и εr2 слоев материала, удельное поверхностное сопротивление слоев материала ρr1 и ρr2
Требуется:
Определить степень неоднородности изоляции, т.е. степень ее увлажнения.
Вычислить и построить функцию зависимости емкости изоляции от частоты приложенного напряжения Cf=ƒ(fi).
Ответ
Все виды поляризации для технических диэлектриков разделяют на три группы:
- упругие виды;
- релаксационные виды;
- резонансная поляризация.
Упругие виды поляризации происходят практически мгновенно и не сопровождаются поглощением энергии.
Релаксационные виды поляризации нарастают и убывают медленно, и сопровождаются выделением теплоты.
Резонансная поляризация наблюдается при сверхвысоких частотах переменных электрических полей и связана с синхронным движением молекул и электронов на орбитах атомов. На резонансной частоте характерно сильное поглощение энергии электрического поля (линия поглощения).
Н...
