Двухслойный диэлектрик прямоугольной формы служит изолятором между двумя электродами. Требуется: Определить степень неоднородности изоляции, т.е. степень ее увлажнения. Вычислить и построить функцию зависимости емкости изоляции от частоты напряжения.

22 января 2025
Материаловедение

Условие:

Плоский конденсатор с двухслойным диэлектриком

Двухслойный диэлектрик прямоугольной формы с размерами для каждого слоя a × b и толщиной h1 и h2, служит изолятором между двумя электродами. Напряжение подводится к граням ab, покрытыми слоями металла. Относительная диэлектрическая проницаемость εr1 и εr2 слоев материала, удельное поверхностное сопротивление слоев материала ρr1 и ρr2

Требуется:

Определить степень неоднородности изоляции, т.е. степень ее увлажнения.

Вычислить и построить функцию зависимости емкости изоляции от частоты приложенного напряжения C_f=ƒ(f_i).

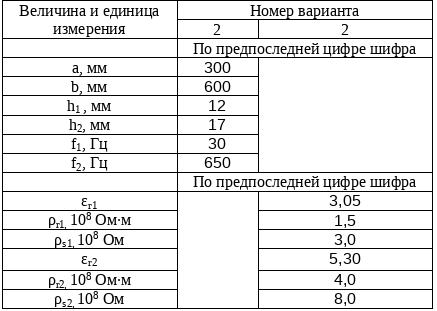

Исходные данные

Решение:

Все виды поляризации для технических диэлектриков разделяют на три группы:

упругие виды;
релаксационные виды;
резонансная поляризация.

Упругие виды поляризации происходят практически мгновенно и не сопровождаются поглощением энергии.

Релаксационные виды поляризации нарастают и убывают медленно, и сопровождаются выделением теплоты.

Резонансная поляризация наблюдается при сверхвысоких частотах переменных электрических полей и связана с синхронным движением молекул и электронов на орбитах атомов. На резонансной частоте характерно сильное поглощ...
