Построить график распределения напряженности электрического поля в области пространственного заряда. Построить вольт-фарадную характеристику перехода.

Построить график распределения напряженности электрического поля в области пространственного заряда. Построить вольт-фарадную характеристику перехода. Построить вольт-амперную характеристику перехода. Построить энергетическую диаграмму р-п-перехода с указанием энергетических уровней, контактной разности потенциалов, области пространственного заряда.

Исходные дынные:

w_n = 0,2·10^-6 м

w_p = 2,8·10^-8 м

Концентрация донорной примеси: N_d = 18·10²⁰ м^-3

Площадь перехода S = 5 мм² = 3·10^-6 м² = 3·10^-2 см² = 0,03 см²

Электрическая постоянная = 8,85·10^-12 Ф/м

Диэлектрическая проницаемость кремния = 11,8

Заряд электрона q = 1,6·10^-19 Кл

Обратный ток I₀ = 1,95·10^-14 А

Найти:

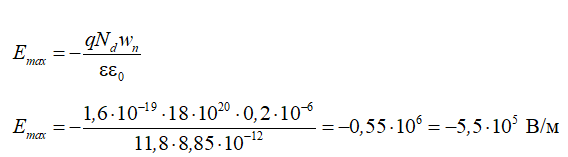

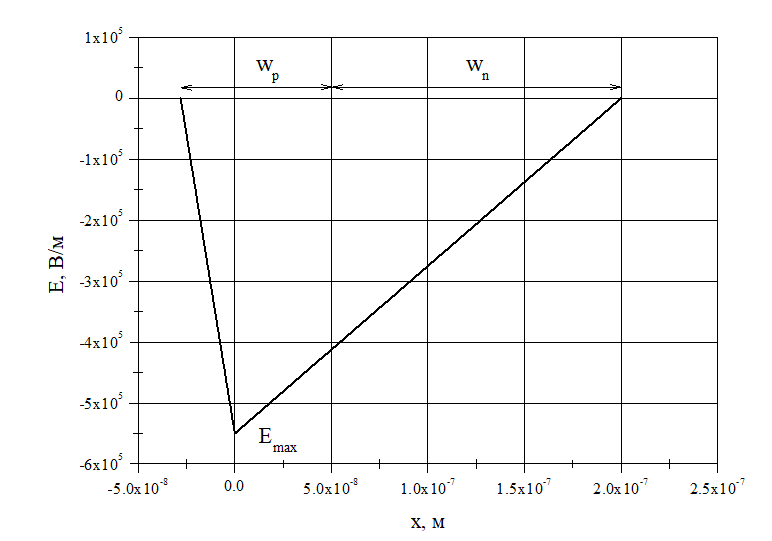

1. Построить график распределения напряженности электрического поля в области пространственного заряда.
2. Построить вольт-фарадную характеристику перехода.
3. Построить вольт-амперную характеристику перехода.
4. Построить энергетическую диаграмму р-п-перехода с указанием энергетических уровней, контактной разности потенциалов, области пространственного заряда.
