Условие задачи
Вычертить диаграмму состояния «железо-цементит» (можно в упрощенном виде), указать структурные составляющие во всех областях диаграммы и дать их краткую характеристику. Зарисовать схематично данные вариантом структуры стали и чугуна и выполнить следующее:
а) определить и соответственно обозначить на рисунке фазовые и структурные составляющие;
б) классифицировать данные «сталь и чугун» и указать область их существования на диаграмме состояния «железо-цементит».
Ответ
Диаграмма состояния железо-цементит (упрощенный вариант) с указанием областей существования всех структурных составляющих приведена на рисунке 3.

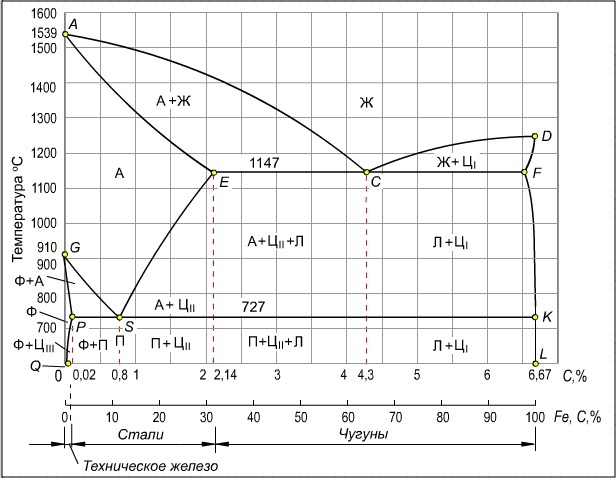

Рисунок 4. Диаграмма состояния железо-цементит
Краткая характеристика структурных составляющих железоуглеродистых сплавов.Однофазные составляющие: феррит (Ф) твердый раствор углерода в -железе. Имеет переменную предельную растворимость углерода: минимал...
