Условие задачи
Медная шина прямоугольного сечения отделена от корпуса опорным изолятором (см. рис. 1). Материал, размеры (см. рис. 2) и количество N (шт) звеньев опорного изолятора принять в соответствии с вариантом по таблицам 1.1 и 1.2 [1]. Определить объёмное R_V и поверхностное R_S сопротивления изолятора, объемный I_V и поверхностный I_S токи при напряжении U(B) постоянного тока. Технические параметры диэлектриков принять по приложению 1.

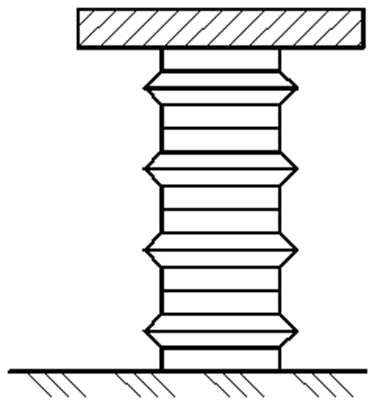

Рис. 1. Четырёхзвенный опорный изолятор

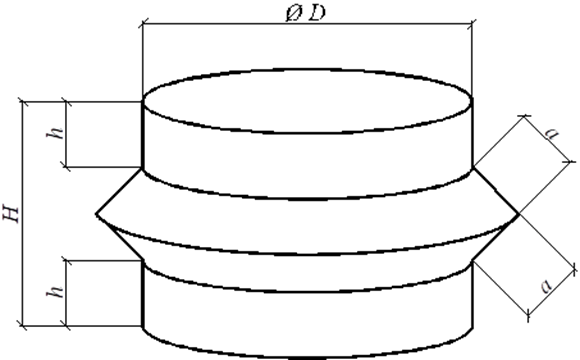

Рис. 2. Обозначение размеров звена опорного изолятора
Исходные данные (по шифру 03)
Ответ
Из приложения 1 [1] выпишем значения удельных поверхностного и объемного сопротивлений для винипласта (политетрафторэтилен, или фторопласт4):
1. Объёмное сопротивление одного звена изолятора
где S площа...
