Условие:
На круглошлифовальном станке 3М131 шлифуется шейка вала диаметром D = 84h7 мм длиной l = 300 мм. Параметр шероховатости обработанной поверхности Ra = 0,4 мкм. Припуск на сторону 0,1 мм. Материал заготовки – сталь 40 закаленная, твердостью HRC35. Обработка – окончательная.
Необходимо: выбрать шлифовальный круг, назначить режим резания; определить основное время.
Решение:

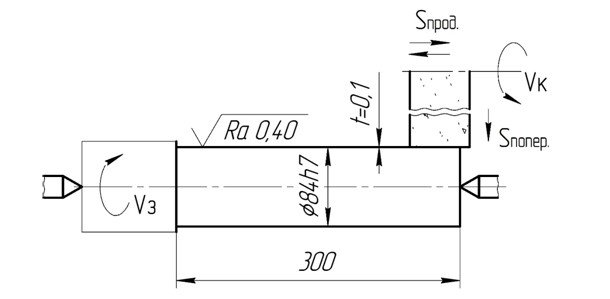

Рисунок 6 Эскиз обработки.
1. Выбор шлифовального круга.
Для круглого наружного шлифования с продольной подачей (шлифовать с радиальной подачей нельзя из-за большой длины шлифуемой поверхности), параметра шероховатости Ra = 0,4 мкм, конструкционнойзакаленной стали до HRC35 принимаем шлифовальный круг формы ПП. Полная маркировка круга ПП24 А40НС15КА 35 м/с.Размеры шлифовального круга Dk = 600 мм; Вк...
