Условие задачи
На токарно-винторезном станке 16К20 производится подрезание сплошного торца заготовки D = 80 мм. Припуск на подрезку t = 3,5 мм. Заготовка – обработанная из серого чугуна СЧ10 с твердостью НВ 160. Параметр шероховатости поверхности Ra = 12,5 мкм. Необходимо: выбрать режущий инструмент, назначить режим резания, определить основное время.
Ответ
1. Выполнение эскиза обработки.

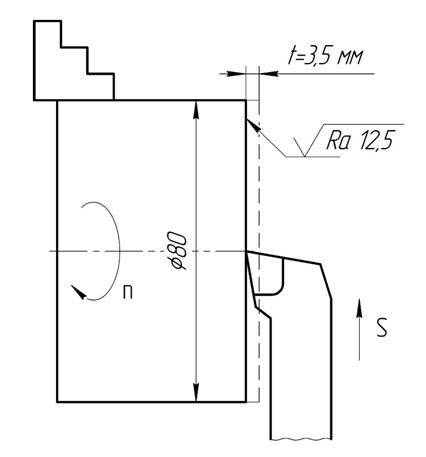

Рисунок 1 Эскиз обработки.
2. Выбор режущего инструмента.
Для подрезки торца вала из чугуна СЧ10 принимаем токарный подрезной отогнутый резец с пластиной из сплава ВК6. Форма передней поверхности плоская. Геометрические параметры режущей части резца.
=10; 1=10; =8; =10; =0;r=1 мм.
3. Назначение режимов резания.
3.1. Глубина резания задана в условии задачи, и равна 3,5 ...
