Условие задачи
Начертите диаграмму состояния для случая ограниченной растворимости компонентов в твердом виде. Укажите структурные составляющие во всех областях этой диаграммы и опишите строение типичных сплавов различного состава, встречающихся в этой системе.
Ответ
В этих сплавах в твердом состоянии компоненты растворяются друг в друге с образованием твердых растворов б (В в А) и в (А в В), между которыми образуется эвтектика эвт(б+в).

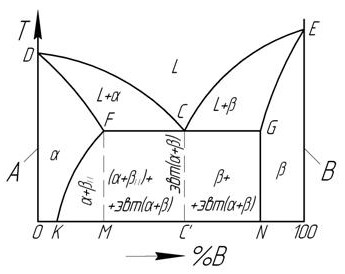

Рисунок 1 - Диаграмма состояний сплавов с ограниченной растворимостью
Однофазные области на диаграмме:
1) жидкость L - выше линии ликвидус DCE;
2) тв. раствор б - область 0DFK0;
3) тв. раствор в - область NGE-100-N.
Линии верхней ча...
