Определить, согласно варианту, силы резания Pz (Н), Py (Н), Px (Н) при продольном точении заготовки твердосплавным резцом с пластиной Т15К6, с глубиной резания t (мм), подачей S (мм/об) и скоростью резания V (м/мин

«Определить, согласно варианту, силы резания Pz (Н), Py (Н), Px (Н) при продольном точении заготовки твердосплавным резцом с пластиной Т15К6, с глубиной резания t (мм), подачей S (мм/об) и скоростью резания V (м/мин»
  • Материаловедение

Условие:

Определить, согласно варианту, силы резания Pz (Н), Py (Н), Px (Н) при продольном точении заготовки твердосплавным резцом с пластиной Т15К6, с глубиной резания t (мм), подачей S (мм/об) и скоростью резания V (м/мин). Обработка ведется без охлаждения. Резец имеет следующие геометрические параметры: передний угол γо = +10, главный угол в плане ῳо = 90, радиус закругления при вершине резца r = 2 мм, угол наклона главной режущей кромки λо = 0, допускаемый износ резца по задней поверхности hз = 1 мм.

Сталь 45Х дв=750 МН/м; t = 0,21;  s = 0,21 мм/об;    v = 265 м/мин.

Решение:

При токарной обработке в условиях несвободного резания на резец действует противодействующая сила Р (рис. 1), которую можно разложить на три взаимно перпендикулярные силы:

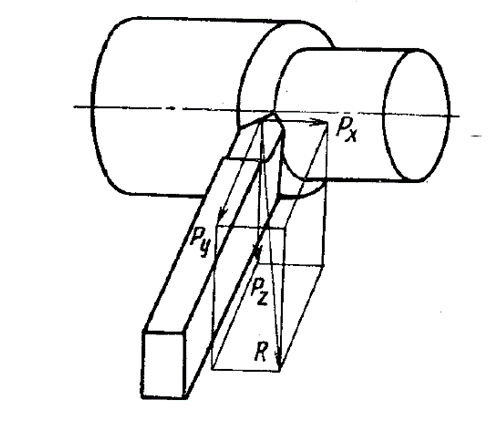

Рисунок 1- Схема процесса при резании: Рz тангенциальная сила; Рyрадиальная сила, действующая на механизм поперечной подачи; Рх осевая сила, или сила продольной подачи

Все эти силы зависят от многих факторов и рассчитываются по э...
