Условие:
Контроль степени увлажнения образца двухслойного диэлектрика
Двухслойный диэлектрик прямоугольной формы с размерами для каждого слоя a × b и толщиной h1 и h2, служит изолятором между двумя электродами (рис. 2). Напряжение подводится к граням ab, покрытыми слоями металла. Относительная диэлектрическая проницаемость εr1 и εr2 слоев материала, удельное поверхностное сопротивление слоев материала ρr1 и ρr2
Требуется:
Определить степень неоднородности изоляции, т.е. степень ее увлажнения.
Вычислить и построить функцию зависимости емкости изоляции от частоты приложенного напряжения Cf=ƒ(fi).

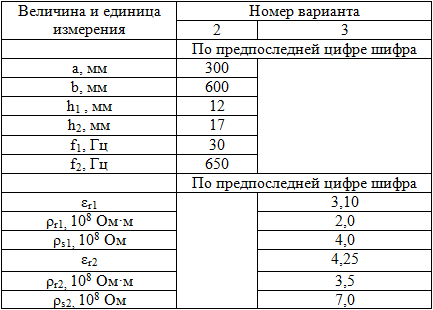

Таблица 2 Исходные данные
