Условие задачи
Определите необходимую мощность электродвигателя токарного станка при следующих условиях обработки заготовки из конструкционной стали: глубина резания t = 1 мм, подача S=1,75 мм/об, диаметр заготовки до обточки Ø = 200 мм, частота вращения шпинделя – 240 мин-1, к. п. д. станка η = 0,80. Приведите схему обработки с обозначением на ней элементов режима резания (V, S,t).
Ответ

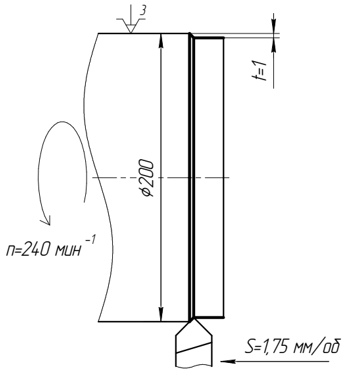

Изобразим схему обработки на рисунке 1.
Рисунок 1 схема обработки
Мощность станка равна:
где Nэ - эффективная мощность резания;
- КПД станка.
