Построить основную кривую намагничивания B=f(H) для заданного материала. Рассчитать и построить зависимость магнитной проницаемости материала сердечника от напряженности магнитного поля μ=f(H).

Сердечник из электротехнической стали прямоугольной формы с площадью сечения          S  и длиной  L  работает в переменном магнитном поле с
частотой  50 Гц  и амплитудой B_max  . Для материала сердечника заданы основная кривая намагничивания    и зависимость удельных потерь от
амплитуды магнитной индукции    для данной частоты.

Требуется:

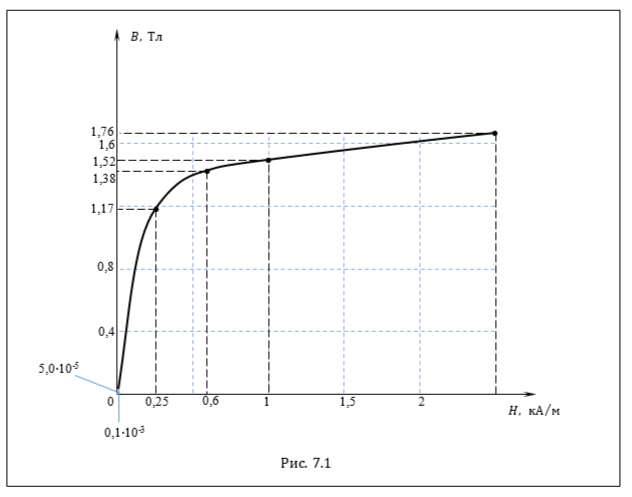

1. Построить основную кривую намагничивания    для заданного материала.

2. Рассчитать и построить зависимость магнитной проницаемости материала сердечника от напряженности магнитного поля   .

3. Определить удельные магнитные потери в материале при заданной величине магнитной индукции, построить график зависимости удельных потерь от амплитуды магнитной индукции.

Для заданного магнитотвердого материала (табл. 7.3), из которого
изготовлен постоянный магнит, требуется:

4. Построить основную кривую размагничивания  , определить коэрцитивную силу  H_c  и остаточную индукцию  B_r .

5. Рассчитать и построить график зависимости удельной магнитной
энергии от магнитной индукции в воздушном зазоре магнита  .

6. Вычислить коэффициент выпуклости кривой намагничивания.

Размеры сердечника и амплитуды магнитной индукции для каждого
варианта приведены в табл. 7.1. [1].

Размеры сердечника и значение максимальной магнитной индукции:



Кривая намагничивания материала сердечника

Магнитотвердый материал

Металлокерамический (на основе сплава магнико).

Значения, H kA/m ;


Примечание. Величина Н имеет отрицательное значение для магнитно-твердого материала.
