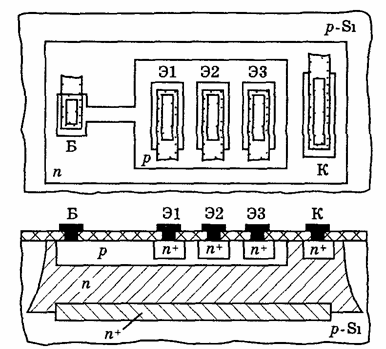

Построить топологию многоэмиттерного транзистора, на основании структуры Рис. Топология многоэмиттерного транзистора база-коллектор

Данная структура многоэмиттерного транзистора может быть рассмотрена в первом приближении как совокупность отдельных транзисторов, базы и коллектроы которых соединены в две общие шины. Для исключения транзисторного эффекта между эмиттерами расстояние между ними выбираем в 5 раз больше диффузионной длины носителей в базовом слое. База удалена от активной области транзистора и соединена с ней ...
