Преобразовать исходную диаграмму в диаграмму с относительными координатами «напряжение – относительная деформация» и определить механические характеристики упругости материала, предел пропорциональности и др.

Преобразовать исходную диаграмму в диаграмму с относительными координатами «напряжение σ – относительная деформация ε».

По полученной диаграмме «напряжение – деформация» определить механические характеристики упругости материала: E – модуль нормальной упругости; σ_ПП – предел пропорциональности; σ_у (σ_0,05) – предел упругости (предел пропорциональности можно отнести и к прочностным характеристикам).

По полученной диаграмме «напряжение – деформация» определить механические характеристики прочности материала: σ_T или σ_0,2 – предел текучести физический или условный, σ_В – предел прочности (временное сопротивление).

По полученной диаграмме «напряжение – деформация» определить механические характеристики пластичности материала: δ% – относительное удлинение.

По полученной диаграмме «напряжение – деформация» определить модуль пластичности D, характеризующий способность материала дополнительно упрочняться за счет пластической деформации.

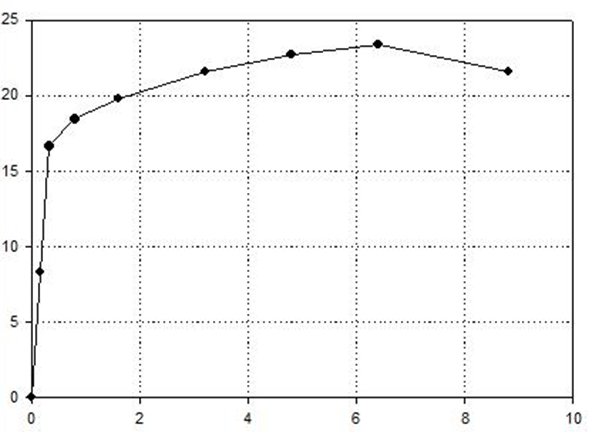

Удлинение, мм

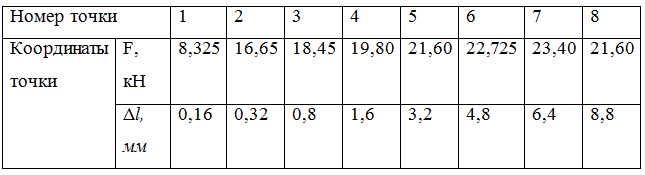

S = 45 мм², l₀ = 80 мм.
