Условие задачи
При наблюдении за прочностью брусьев с сучками анализировалась взаимосвязь размеров сучьев и прочности древесины при статическом изгибе. Полученные данные наблюдений представлены в табл. 1.
Построить диаграмму рассеяния и сделать выводы на основе полученных результатов.

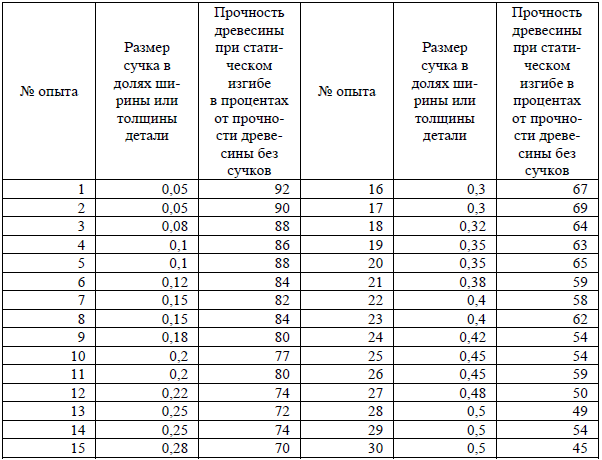

Таблица 1. Результаты наблюдения за прочностью древесины
Ответ
1. Выбираем расположение данных на осях х и у исходя из того, что в задаче факторным признаком является размер сучка в долях ширины или толщины детали, а характеристикой качества прочность древесины при статическом изгибе в процентах от прочности древесины без сучков. На оси абсцисс откладываем значения размера сучьев, на оси ординат наблюдаемые значения прочности древесины. Находим максимальные значения х = 0,5, у = 92; минимальные значения х = 0,05, у = 45. При этом длину осей делаем почти равн...
