Условие:

Рассчитать ток, протекающий по диэлектрической структуре – куб (Рис.2) со стороной a=1 м, U=(1+0,1N)=1+0,1*1=1,1 кВ.  Показать эквивалентную схему для расчёта сопротивления указанного диэлектрика, если удельные сопротивления диэлектриков:

ρv=1012  Ом*м; ρs=1011  Ом.

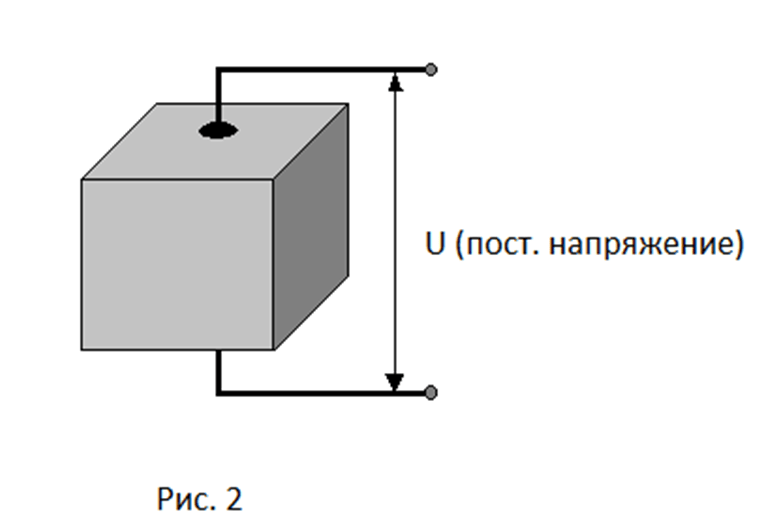

Рисунок 2. Образец диэлектрика кубической формы. На верхней и нижней плоскости образца напылением металла созданы контакты, к которым приложено постоянное напряжение U

Решение:

Формула для определения удельного объемного сопротивления диэлектрика имеет вид:

V=RV*S/h, (1)

где RV объемное сопротивление; S площадь электрода; h - расстояние между электродами.

В данном случае:

S=a2 и h=a. (2)

Согласно условию задачи известно:

a=1 м.

Учитывая выражения (2), из формулы (1) определяем объемное сопротивление диэлектрика:

RV=(V*a)/a2 =V/a=1012/1=1012 Ом.

Формула для определения удельного поверхностного сопротивления диэлектрика имеет ...
