Сердечник из электротехнической стали прямоугольной формы с площадью сечения S=65 〖мм〗^2 и длиной L=0,25 м работает в переменном магнитном поле с частотой 50 Гц и амплитудой B_max=1,6 Тл.

Сердечник из электротехнической стали прямоугольной формы с площадью сечения и длиной    работает в переменном магнитном поле с частотой 50 Гц и амплитудой Для материала сердечника заданы основная кривая намагничивания    и зависимость удельных потерь от амплитуды магнитной индукции для данной частоты:

Требуется:

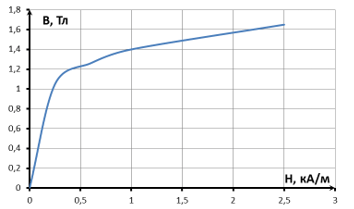

1. Построить основную кривую намагничивания    для заданного материала.

2. Рассчитать и построить зависимость магнитной проницаемости материала сердечника от напряженности магнитного поля

3. Определить удельные магнитные потери в материале при заданной величине магнитной индукции, построить график зависимости удельных потерь от амплитуды магнитной индукции.

Для заданного магнитотвердого материала мартенситная сталь Е7В6, из которого изготовлен постоянный магнит:

требуется:

         4. Построить основную кривую размагничивания  определить коэрцитивную силу    и остаточную индукцию

         5. Рассчитать и построить график зависимости удельной магнитной энергии от магнитной индукции в воздушном зазоре магнита

         6. Вычислить коэффициент выпуклости кривой намагничивания.
