Условие:
Вычертить диаграмму состояния сплавов системы «цинк Zn – олово Sn». Указать основные линии, точки, а также структурно-фазовый состав всех областей диаграммы.
Решение:

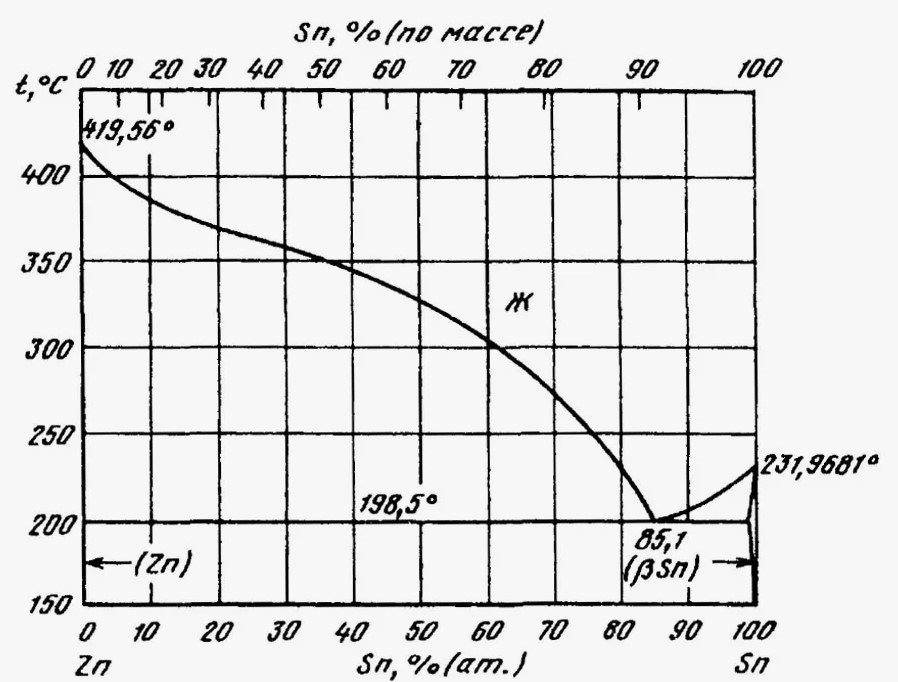

Диаграмма состояния системы олово - цинк (Sn-Zn)
Рис 1.1. Диаграмма состояния системы олово - цинк (Sn-Zn)
Система эвтектического типа без образования промежуточных фаз. Эвтектика образуется при температуре 198,5 С и концентрации 85,1 % (ат.)Sn.
Растворимость Sn в (Zn) при 400 С немного превышает 0,06 % (ат.); при эвтектической температуре в (Zn) растворяется -0,06-0,1 % (ат.) Sn . При эвтектической ...
