Вычертите диаграмму состояния системы сурьма-германий. Опишите взаимодействие компонентов в жидком и твердом состоянии, укажите структурные составляющие во всех областях диаграммы состояния.

«Вычертите диаграмму состояния системы сурьма-германий. Опишите взаимодействие компонентов в жидком и твердом состоянии, укажите структурные составляющие во всех областях диаграммы состояния.»
  • Материаловедение

Условие:

Вычертите диаграмму состояния системы сурьма-германий. Опишите взаимодействие компонентов в жидком и твердом состоянии, укажите структурные составляющие во всех областях диаграммы состояния. Постройте кривую охлаждения для сплава, содержащего 30 % германия, и опишите происходящие при этом превращения в интервале температур  от 800 до 0 ºС.

Решение:

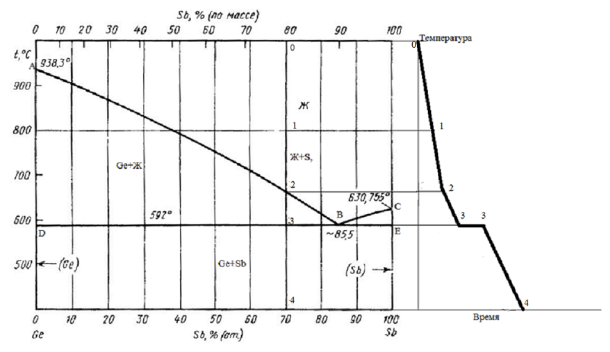

Рисунок 1.

На рис.1 приведена диаграмма состояния сурьма-германий. Это диагарамма состояния для сплавов, образующих механическую смесь.

Компоненты: Sb, Ge

Фазы: жидкость Ж, кристаллы Sb, кристаллы Ge.

Линия ABC линия ликвидус, линия DBE - линия солидус.

На диаграмме представлены ст...
