Условие задачи
Вычертите диаграмму состояния «железо – карбид железа», укажите структурные составляющие во всех областях диаграммы, опишите фазовые и структурные превращения в сплаве, содержащем 2,0 % углерода, при охлаждении из жидкого состояния. Постройте кривую охлаждения (с применением правила фаз Гиббса) для этого сплава. Какова структура сплава при комнатной температуре, как сплав называется? По правилу Курнакова определите количественное соотношение фаз в сплаве при температуре 1200°С.
Ответ
Для построения кривой охлаждения для заданного состава проводим линию сплава (рисунок 1). Отмечаем каждое пересечение линии сплава с линиями диаграммы.

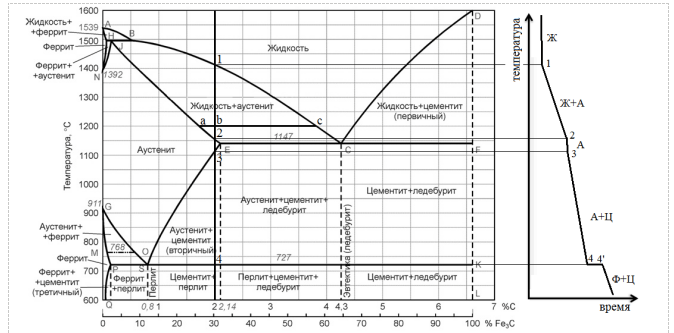

Рисунок 1. Диаграмма состояния железо-цементит и кривая охлаждения заданного сплава
При охлаждении сплава, содержащего 2,0% углерода, от точки 1 до точки 2 идет кристаллизация аустенита (Ф=2, С=1). При понижении температуры доля аустенита растет, а д...
