1. Построить эпюры продольных сил и нормальных напряжений. 2. Проверить брус на прочность. 3. Определить перемещение ∆l свободного конца бруса, если [σ]р=160 МПа, [σ]сж=120 МПа, Е=2·105 МПа.

Дата добавления: 08.07.2024

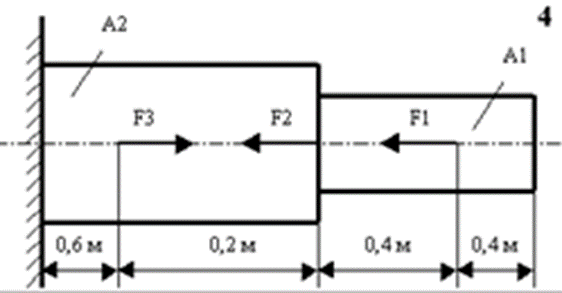

Условие задачи

1. Построить эпюры продольных сил и нормальных напряжений.

2. Проверить брус на прочность.

3. Определить перемещение ∆l свободного конца бруса, если [σ]р=160 МПа, [σ]сж=120 МПа, Е=2·105 МПа.

Исходные данные:

F1 = 34 кН; F2 = 16кН; F3 = 24 кН; А1 = 1,2 см2; А2 = 1,8 см2.

Ответ

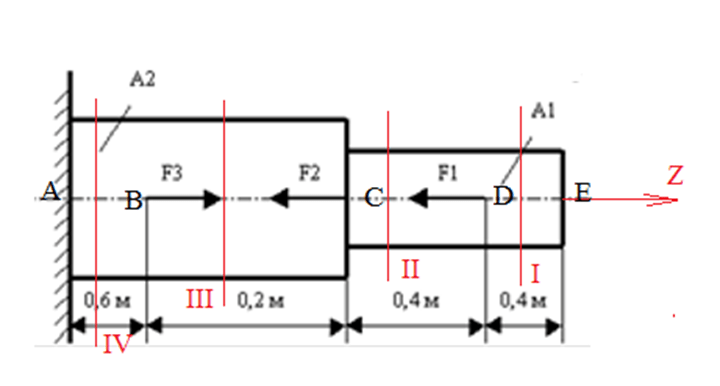

Разбиваем брус на четыре характерных силовых участков: I, II, III и IV. Проводим в пределах каждого участка соответствующие сечения. Используя метод сечений находим на каждом из участков продольные силы N.

Участок I (ED):
