Условие задачи
Аналитически и графически определить реакции связей, удерживающих груз силой тяжести G = 1800 H (рис. 1.1)
Рис. 1.1
Ответ
1. Аналитическое решение

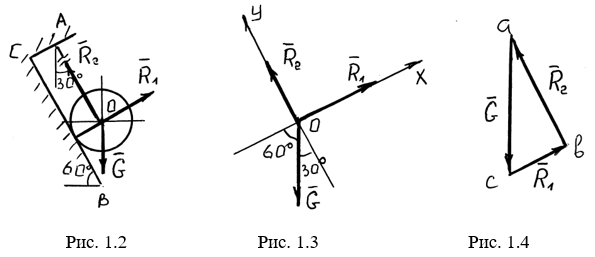

1.1. В точке О прикладываем силу тяжести груза G (активную силу). Освобождаем груз от связей и прикладываем реакцию гладкой поверхности R1 (перпендикулярно ВС) и реакцию нити R2 (параллельно ОА) (рис.2). Т.к. груз находится в равновесии, то получаем систему трех сходящихся в точке О сил (рис. 1.3.)
1.2. Выбираем систему координат и составляем уравнения равновесия
(1)
