Балка шарнирно закреплена в точке «А» и удерживается в горизонтальном положении стержнем «ВС», нагружена, как показано на схеме силами F1 и F2=0,6F1. Определить реакцию стержня «ВС» и шарнира «А». Дано:

1. Изобразим балку с действующими на неё нагрузками.

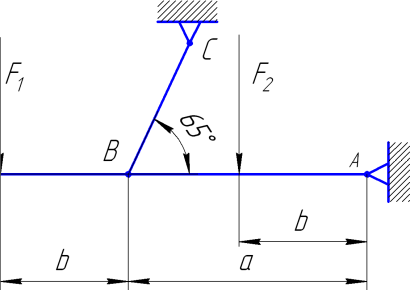

Рис.1 Схема

2. Покажем направление реакций, представленную двумя составляющими (RAY; RAX), и реакцию стержняВС. Направление реакций покажем произвольно, если направление выбрано неверно, то при расчёте получим отрицательное значение реакции. В этом случае реакцию на схеме следует направить в противоположную сторону. Силу ТВС разложим на составляющ...
