Балка шарнирно закреплена в точке А и удерживается в горизонтальном положении стержнем ВС, нагружена силами F1 и F2 = 0,6 F1 . Определить реакцию стержня ВС и шарнира А.
«Балка шарнирно закреплена в точке А и удерживается в горизонтальном положении стержнем ВС, нагружена силами F1 и F2 = 0,6 F1 . Определить реакцию стержня ВС и шарнира А.»
- Механика
Условие:

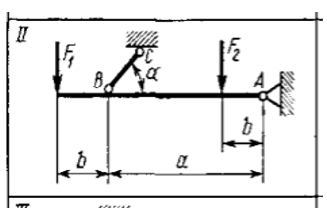

Балка шарнирно закреплена в точке А и удерживается в горизонтальном положении стержнем ВС, нагружена силами F1 и F2 = 0,6 F1 .
Дано:
а = 3,0 м, b =1,5 м, F1=2,5 кH, α = 40º.
Определить реакцию стержня ВС и шарнира А.
Решение:
Освобождаем систему от связей: стержня ВС и шарнирно-неподвижной опоры А, заменяя их действие реакциями связей. Реакция (внутреннее усилие) стержня - на- правлено вдоль стержня, реакцию опоры А, раскладываем на две составляющие:
горизонтальную ХА и вертикальную YА. В результате получаем расчетную схему
Расчетная схема.
