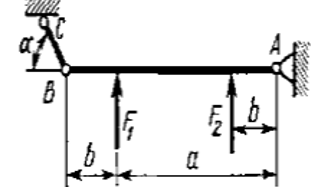

Балка шарнирно закреплена в точке А и удерживается в горизонтальном положении стержнем ВС, нагружена силами F1 и F2 = 0.6F1. Определить реакцию стержней ВС и шарнира А. Дано: а=3.1 м b=1.2 м F1=10.6 кН a=25°

Дата добавления: 10.01.2024

Условие задачи

Балка шарнирно закреплена в точке А и удерживается в горизонтальном положении стержнем ВС, нагружена силами F1 и F2 = 0.6F1.

Определить реакцию стержней ВС и шарнира А.

Дано:

а=3.1 м

b=1.2 м

F1=10.6 кН

a=25°



Ответ

Освободим балку от связей в точках А и В, заменив эти связи их реакциями. Начало координат поместим в точке А, ось х совместим с осью балки, ось у направим перпендикулярно балке. Если стержень растягивается, то его реакция направлена в сторону от рассматриваемого тела, а при сжатии наоборот.
