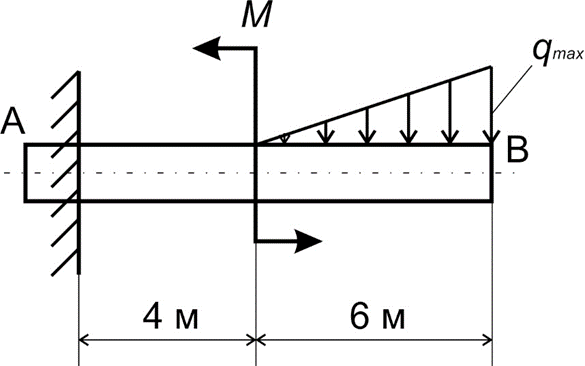

Брус АВ жестко закреплен в стене. Определить реакции стены, если на брус действуют линейно распределенная нагрузка с максимальным значением qmax, пара сил моментом М.

Определить размеры поперечного сечения стального вертикально расположенного стержня длиной эл, который нагружен продольной силой Эф.

Z_1 = 1, Z_2 = 25, Z_3 = 22, Z_4 = 66, Z5 = 25, Z_6 = 75, Z_7 = 15, Z_8 = 30, Z_9 = 2, Z_10 = 75, ω_1 = 420 c^-1, P = 5,6 кВт. Определить: 1-.передаточное отношение между входными и выходными звеньями и каждой передачи в отдельности;

Числовые данные к задаче: п1-50 кН,п2-85 кН,м1-10 кН м,м2-10 кН м,a-2 м,ку-10 кН м,р-160 МПа (сталь),рс-500 МПа,рт-100 МПа (чугун). Подберите сечения стальной балки для различных форм сечения: двутавровой балки, балки прямоугольного сечения.
