Условие задачи

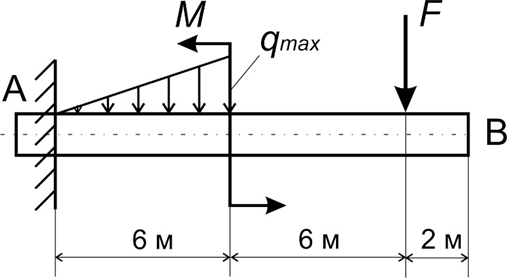

Брус АВ жестко закреплен в стене.
Требуется: Определить реакции стены, если на брус действуют линейно распределенная нагрузка с максимальным значением qmax, сосредоточенная сила F и пара сил с моментом М.
Исходные данные: рисунок – 3, qmax=4 Н/м, М=3 кН м, F=4 кН.
Ответ
1) Рассмотрим равновесие бруса. На него действуют нагрузки M, q, F и реакция системы.
2) Заменим линейно распределенную нагрузку её равнодействующей силой Q=qmax 6/2=46/2=12 кН, расположенной на расстоянии 6 м / 3=2 м от высоты qmax. Приложим также опорные реакции XA, YA, mA. Получим следующую расчетную схему.
