Условие задачи

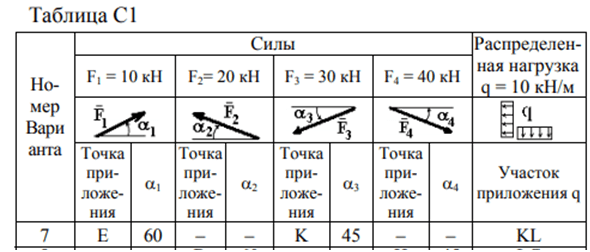

Жесткая рама закреплена в точке А шарнирно, а в точке В прикреплена или к невесомому стержню с шарнирами или к шарнирной опо­ре на катках (рис. С1.7). В точке С к раме привязан трос, перекинутый через блок и несущий на конце груз весом Р = 25 кН. На раму действуют пара сил с моментом М = 60 кНм и две силы, величины направления и точки приложения которых указаны в табл. С1. В последнем столбце табл. С1 ука­зан участок, на котором действует равномерно распределенная нагрузка ин­тенсивности q. Направление действия распределенной нагрузки на горизон­тальном участке - вниз, на вертикальном - влево.

         Определить реакции связей в точках А и В, вызываемые действующими нагрузками. При окончательных расчетах принять а = 0,5 м.

Ответ

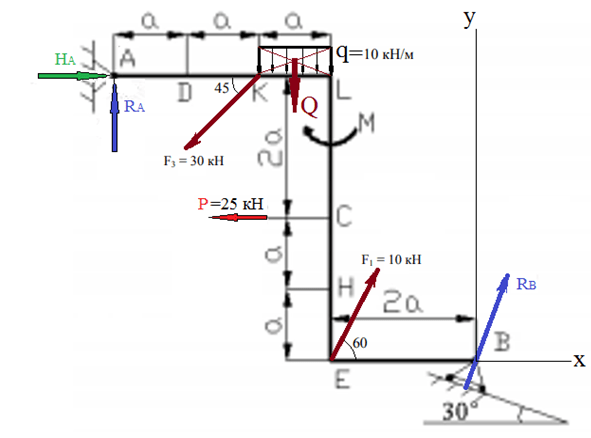

Разрежем нить, соединяющую груз P c рамой и изобразим реакции связей в точках А, В.

Q = qa = 10 * 0,5 = 5 кН

Определим опорные реакции из условий равновесия для плоской системы произвольно приложенных сил:
