Условие:
Дано:
Р = 18 кН; М = 5 кН·м; q = 6 кН/м.
Требуется: Определить реакции опор консольной балки.

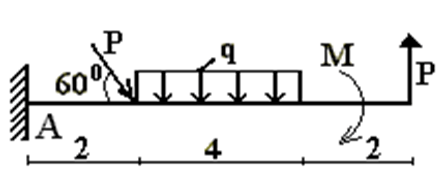

Рис.2.1 - Консольная балка
Решение:
Заменяем связи реакциями: горизонтальной - ХА, вертикальной - YА и реактивным моментом - МА. Распределенную нагрузку заменяем равнодействующей силой Q, модуль которой равен: Q = q4 = 64 = 24 кН. Наклонную силу Р раскладываем на две составляющие:
а) горизонтальную: РХ = Рcos60 = 180,5 = 9,0 кН и
б) вертикальную: РУ = Рsin60 =180,866 = 15,59 кН.
