Дано: Р = 32 кН; Q = 80 кН; [σ] = 190 МПа; сечение - квадратное. Требуется: 1. Подобрать требуемый профиль поперечного сечения стержней шар-нирно-стержневой конструкции. 2. Выполнить проверку прочности принятого сечения,

Дата добавления: 29.09.2024

Условие задачи

Дано:

Р = 32 кН; Q = 80 кН; [σ] = 190 МПа; сечение - квадратное.

Требуется:

1. Подобрать требуемый профиль поперечного сечения стержней шарнирно-стержневой конструкции.

2. Выполнить проверку прочности принятого сечения, учитывая условие оптимальной металлоемкости, при заданном допускаемом напряжении.

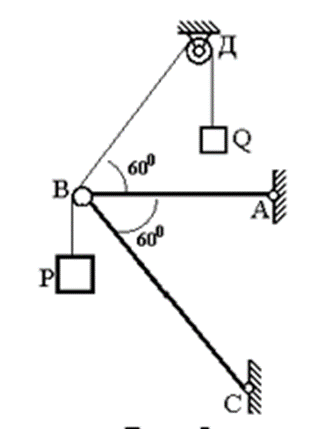

Рис.5.1 - Стержневая конструкция.

Ответ

Определяем реакции в стержнях АВ и СВ

Составляем силовую схему и задаемся направлением осей координат.

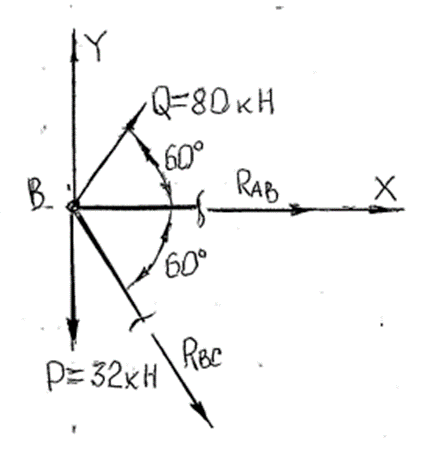

Рисунок 5.2 Расчетная схема стержневой конструкции

Для полученной системы сходящихся сил составляем уравнения равновесия:

Fix = 0; Qcos60 + RAB + RBCcos60 = 0, (1)

Fiу = 0;...
