Условие задачи
Дано:
Р = 32 кН; Q = 80 кН; [σ] = 190 МПа; сечение - квадратное.
Требуется:
1. Подобрать требуемый профиль поперечного сечения стержней шарнирно-стержневой конструкции.
2. Выполнить проверку прочности принятого сечения, учитывая условие оптимальной металлоемкости, при заданном допускаемом напряжении.

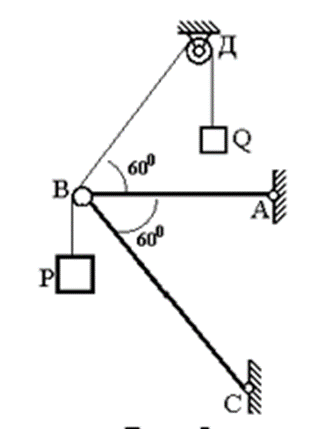

Рис.5.1 - Стержневая конструкция.
Ответ
Определяем реакции в стержнях АВ и СВ
Составляем силовую схему и задаемся направлением осей координат.
Рисунок 5.2 Расчетная схема стержневой конструкции
Для полученной системы сходящихся сил составляем уравнения равновесия:
Fix = 0; Qcos60 + RAB + RBCcos60 = 0, (1)
Fiу = 0...
