решение задачи на тему:

Дано: схема IV L1=1.9 м L2=4 м  a1/a=3 a2/a=9 a3/a=4 M0=3 кНм Р=9 кН q=4 кН/м L2=10a=4 м а=4/10=0.4 м а2=9а=9×0.4=3.6 м Подберите  поперечное сечение стальной балки.

Дата добавления: 14.11.2024

Условие задачи

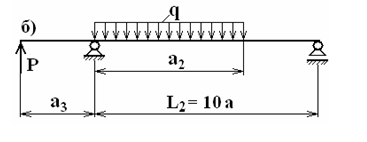

        Дано:

L1=1.9 м

L2=4 м

a1/a=3

a2/a=9

a3/a=4

M0=3 кНм

Р=9 кН

q=4 кН/м

L2=10a=4 м

а=4/10=0.4 м

а2=9а=9×0.4=3.6 м

а3=4а=4×0.4=1.6 м

Подберите  поперечное сечение стальной балки.



Ответ

1. Перед построением эпюр в случае шарнирных балок следует определить реакции в опорных закреплениях, используя уравнения равновесия статики. Для этого отбросим опоры А и В и заменим их действие реакциями YA и YB.

SMAi=0

P1.6q3.61.8+YB4=0

YB=(P1.6+q3.61.8)/4=(91.6+43.61.8)/4=10.08 кН

SMBi=0

q3.62.2+YA4P5.6=0

YA=(q3.62.2+P5.6)/4=(43.62.2+95.6)/4=4.68 кН

Проверка:

SYi=0

PYAq3.6+YB=0

94.6843.6+10.08=0

0=0

2. Заданная балка состоит из трех участков. Рассечем ее последовательно на каждом из них и запишем выражения для поперечной силы и изгибающего момента, действующих по одну сторону от рассматриваемо...
