Деревянная балка прямоугольного поперечного сечения(рис.3) загружена в соответствии с рис.3: Требуется: 1) найти размеры поперечного сечения балки из условия прочности

Дата добавления: 18.10.2024

Условие задачи

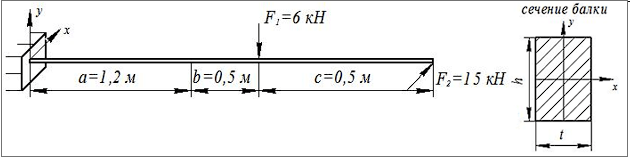

Деревянная балка прямоугольного поперечного сечения(рис.3) загружена в соответствии с рис.3:

Требуется:

1) найти размеры поперечного сечения балки из условия прочности при ;

2) построить эпюру распределения нормальных напряжений     в одном из опасных сечений.

Исходные данные согласно шифра:

Рис.3

Ответ

1. Строим эпюры изгибающих моментов (рис.3.1) от действия вертикальной силы и (рис.3.2) от действия горизонтальной силы . Эпюры моментов строим со стороны растянутых волокон в той плоскости, в которой действует нагрузка.
