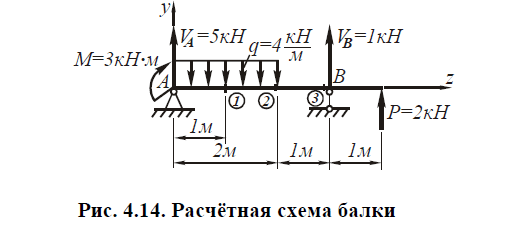

Для балки, определить поперечные силы Q и изгибающие моменты М, действующие в её первом, втором и третьем поперечных сечениях. м равно 3 кнм, ва равно 5 кн, ку равно 4 кнм, вб равно 1 кнм, п равно 2 кн.

Для определения внутренних усилий, действующих в первом поперечном сечении балки, она мысленно рассекается в сечении 1 на две части и одна из её частей - правая или левая - отбрасывается.

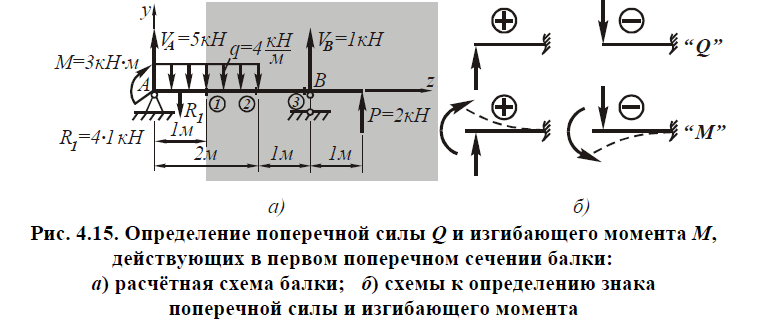

Представим, что отброшена правая часть балки. Закроем её, например, куском бумаги так, чтобы её не было видно (на рис. 4.15, а эта невидимая часть имеет серый фон).

В дальнейшем учитываются только те сил...
