Условие:
Для балки (рис. 4.36) требуется подобрать сечение, состоящие из двух стальных швеллеров, при следующих данных: а = 2 м; q = 10 кН/м; М = 10 кНм; P= 30 кН; R =190 МПа.
Решение:

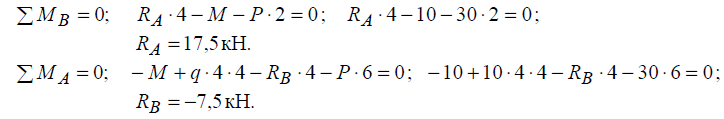

Определяем опорные реакции:
Отметим, что момент распределённой нагрузки относительно опоры B равен нулю, а реакция второй опоры направлена не вверх, как показано на рис. 4.37, а вниз.
Проверка правильности вычисления опорных реакций:
Y = 0; RA - q 4 + RB + P = 0;
17,5 -10 4 + (-7,5) + 30 = 0; 47,5 - 47,5 = 0.
Реакции определены правильно.Эпюры Q, Mx строятся аналогично эпюрам предыдущего примера. В...
