Для балок, нагруженных сосредоточенными силами эф 1 и эф 2, распределенной нагрузкой ку и моментом эм, требуется определить опорные реакции, построить эпюры поперечных сил и изгибающих моментов.
«Для балок, нагруженных сосредоточенными силами эф 1 и эф 2, распределенной нагрузкой ку и моментом эм, требуется определить опорные реакции, построить эпюры поперечных сил и изгибающих моментов.»
- Механика
Условие:
Для балок, нагруженных сосредоточенными силами F1 и F2, распределенной нагрузкой q и моментом М, требуется:
1. Определить опорные реакции.
2. Построить эпюры поперечных сил Qу и изгибающих моментов Мz.
3. Подобрать стандартный прокат, если сечение балки представляет собой двутавр ГОСТ 8239-81.
4. Вычислить нормальные и касательные напряжения. Проверить условия прочности, если [σ] =160 МПа, [τ] =75 МПа.
5. Определить прогибы у; углы поворота в опорах.
6. Построить эпюру линейных перемещений у.
Решение:
Исходные данные:
q=25 кН/м
M=45 кН*м
F1=20 кН
F2=45 кН
l1=0,9 м
l2=1,3 м
l3=1,0 м
l4=1,5 м

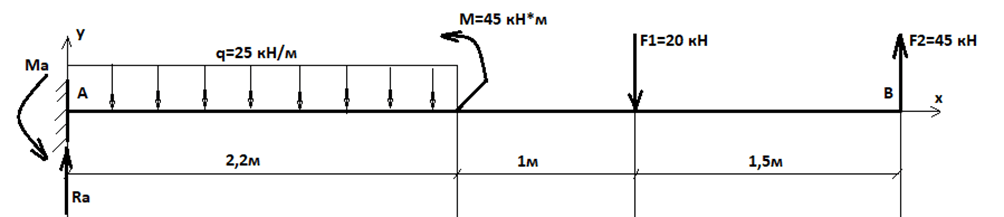

1. Составим расчетную схему.
2. Определим реакции жесткой заделки.
- Составим уравнение моментов всех сил относительно точки A.
