Условие задачи

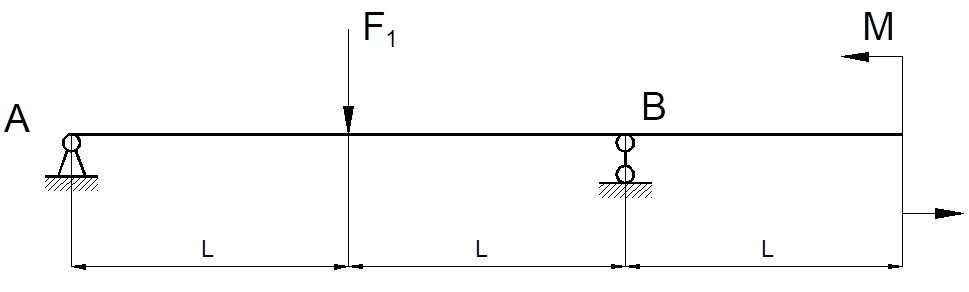

Для двух балок – двухопорной (а) и консольной (б) построить эпюры поперечных сил Q и изгибающих моментов M, если каждая нагружена сосредоточенной силой F и сосредоточенным моментом М. Длина пролета балок - L.
Дано:
F1=5 кН; M=8 кНм; L=0,8 м.
Ответ
В точках А и В отбрасываем связи, а их действие заменяем соответствующими реакциями RA и RВ. Поскольку горизонтальные проекции сил, действующих на балку, отсутствуют, горизонтальная реакция в опоре А равна нулю.
Неизвестные реакции определяем из системы уравнений равновесия балки:
Получаем:
