Для двух схем балок требуется написать выражения поперечных сил Q и изгибающих моментов M на каждом участке в общем виде, построить эпюры Q и M, найти M_(max) и подобрать: а) для схемы а деревянную балку с круглым поперечным сечением при R = 10 МПа;

Cтатически определимые балки

Для двух схем балок требуется написать выражения поперечных сил Q и изгибающих моментов M на каждом участке в общем виде, построить эпюры Q и M, найти M_max и подобрать:

а) для схемы а деревянную балку с круглым поперечным сечением при R = 10 МПа;

б) для схемы б - стальные балки с круглым, квадратным и двутавровым поперечными сечениями при R = 210 МПа.

Для схемы б сравнить площади полученных сечений.

Исходные данные:

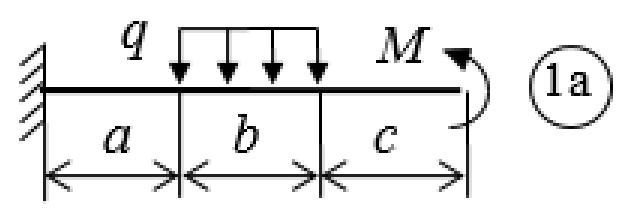

Схема №1

а = 1,1 м;

b = 1.1 м;

 c = 1.5 м;

 M = 1.2 кН м;

 q = 1.2 кН/м;

P=1.6 кН
