Условие задачи
Для двухопорной балки определить реакции пор, построить эпюры поперечных сил, изгибающих моментов и подобрать необходимые размеры h или d сечения деревянной балки, составленной либо из двух прямоугольных, либо из двух круглых брусьев. Для прямоугольного сечения бруса принять h=2b. Для дерева [σ]=10 МПа.
Ответ

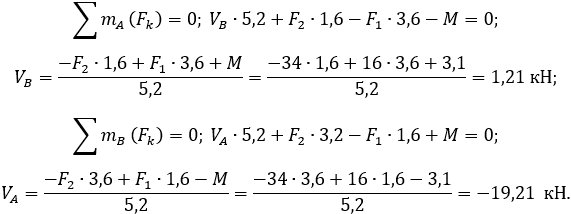

Определяем реакции опор. Для этого изобразим реакции на расчетной схеме и составляем условия равновесия балки для моментов относительно опор:
Выполним проверку, составив условие равновесия балки
