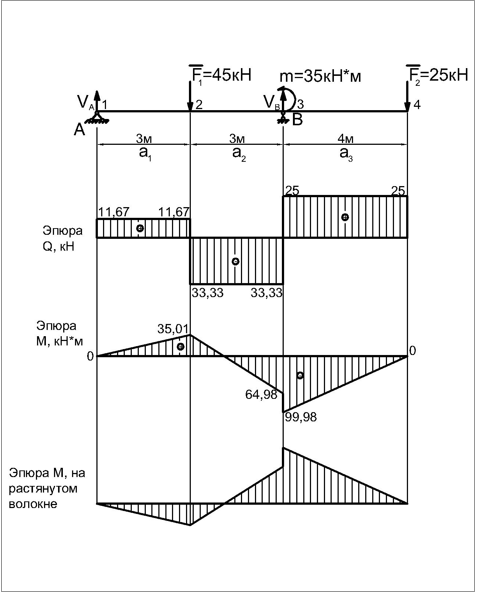

Для двухопорной балки построить эпюры поперечных сил Q и изгибающих моментов М. подобрать сечение стального двутавра, приняв . Составляем уравнения равновесия параллельной системы сил, из которых определяем опорные реакции балки:

Составляем уравнения равновесия параллельной системы сил, из которых определяем опорные реакции балки:

М_А(F_R)=0; -F₁ *3 + V_B*(3+3) + m - F₂*(3+3+4)= 0 (1)

М_B(F_R)=0; - V_A*(3+3) + F₁*3 + m - F₂*4 = 0 (2)

Из уравнения (2) находим V_A :

V_A=( F₁*3 + m - F₂*4)/6=(45*3+35-25*4)/6=11,67 кН.

Из уравнения (1) находим V_B:

V_B=( -m + F₂*(3+3+4)+ F₁ *3)/6=(-35+25*10+45*3)/6=58,33 кН.

Проверяем пр...
