Для двухопорной балки (рис. 6.1), определить реакции опор, построить эпюры поперечных сил и изгибающих моментов. Найти максимальный изгибающий момент и подобрать необходимые размеры "b" и "h"
«Для двухопорной балки (рис. 6.1), определить реакции опор, построить эпюры поперечных сил и изгибающих моментов. Найти максимальный изгибающий момент и подобрать необходимые размеры "b" и "h"»
- Механика
Условие:

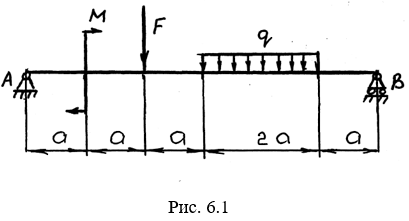

Для двухопорной балки (рис. 6.1), определить реакции опор, построить эпюры поперечных сил и изгибающих моментов. Найти максимальный изгибающий момент и подобрать необходимые размеры "b" и "h" деревянной балки прямоугольного поперечного сечения, приняв h=2b и [σ]=10Н/мм2, если q=11кН/м, F= 10 кН, М = 3 кН м, а=0,2 м.
Решение:
1.Определяем реакции опор (рис. 6.2):
Проверка:
2. Разбиваем балку на 5 участков и определяем поперечную силу Qy для каждого участка:
